簡述CCD視覺檢測系統的功能及應用流程

      在機器視覺檢測行業中，CCD視覺檢測系統就是用工業相機代替人眼睛去完成識別、測量、定位、判斷等功能。它的應用流程分別如下：

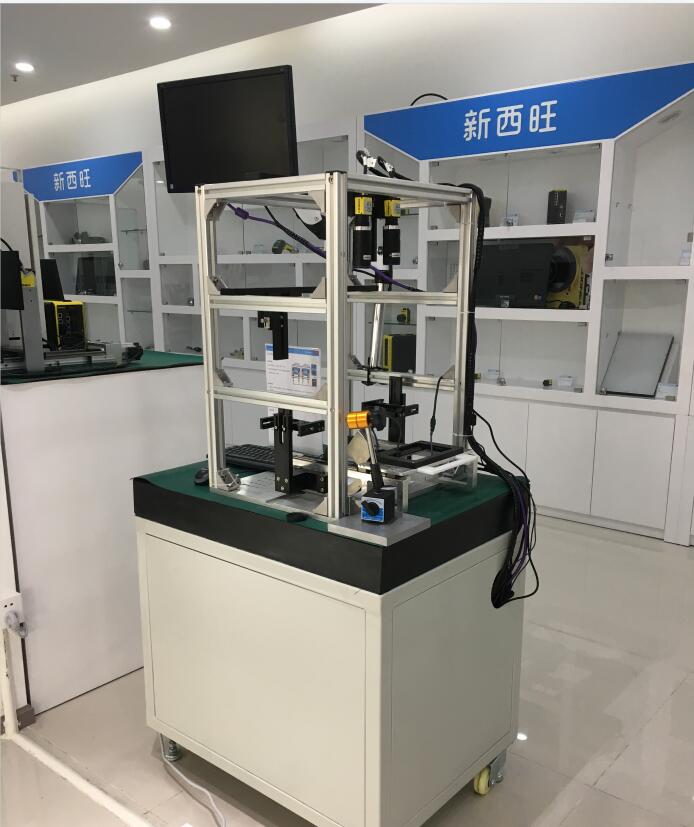

CCD視覺檢測系統的功能：

1、定位功能：可以自動定位被檢查產品外觀上的位置特征，在檢測過程中如果這些外觀特征與數據庫提供的圖像坐標不一致，就可以判斷出產品為缺陷或瑕疵產品。

2、測量功能：可以自動測量產品的外觀尺寸，通過CCD相機對檢測產品進多角度拍攝，可測產品長寬高等基本數值，也可根據不同的產品測量需求通過增加CCD相機數量及角度調整可以講測量精度提高道0.001mm，同時測量各種形狀物體尺寸。通過數據庫運算得出相應尺寸與數據庫中固有數據進行對比來判斷產品尺寸是否合格。

3、識別功能：可以自動識別產品的顏色、圖形、字符等，通過數據庫進行運算判斷出檢測產品上出現的字符、顏色、圖形是否正確從而判斷被檢產品是否合格。

4、檢測功能“可以自動檢測產品上是否有無謀些特征，通過數據庫運算進行特征判斷，被檢產品的這些特征有或超出原有特征出現的新特征，來判斷被檢產品是否合格。

CCD機器視覺檢系統的應用流程：

1.首先，將檢測到的物體逼近或移動到工業相機視野的中心，如果是，則將觸發脈沖信號發送到圖像采設備；

2.圖像采集設備根據設計人員預設的程序和延時將啟動脈沖發送到工業相機與照明設備，但是也有一些工業相機和照明設備在系統開機時直接開始啟動；

3.工業相機停止當前掃描，然后重新開始新的幀掃描；有時工業相機需要在開始脈沖到達之前處于等待狀態，而幀掃描在開始脈沖到達之后才開始；

4.如果使用的策略是曝光策略，則在工業相機開始新的幀掃描之前，應打開曝光控制系統，并由程序或硬件根據您的實際需要設置曝光時間、曝光速度、曝光強度；

5.如果采用曝光策略，請使用另一個啟動脈沖來打開照明設備，特別是保持啟動時間應與工業相機的曝光時間、曝光速度、曝光強度匹配；

6，工業相機曝光后，一幀圖像的掃描和輸出正式開始;

7.如果工業相機的輸出是模擬信號，則圖像采集設備將對從工業相機接收的信號進行A / D轉換，以將其數字化。如果輸出是數字信號，則將保存圖像捕獲數字信號；否則，將保存圖像捕獲設備拍攝的圖像。

8.圖像采集設備將圖像信號發送到數據緩沖區，再由處理器或計算機內存以進行圖像處理和顯示；

9.處理器或計算機處理，分析和識別圖像以獲得測量結果或邏輯控制變量，然后根據這些結果對其進行處理，以控制其他設備(例如機械設備等)以完成相關動作并執行定位。糾正運動錯誤、剔除不良，例如糾正機械臂的定位抓取或?qū)⒉涣计贩謷鰜怼?/span>
