VisionPro應用汽車活塞檢測

VisionPro具有業界領先的強大視覺工具，提供可靠的性能，設置簡單易用，能準確的檢測活塞是否漏加工和環槽鋁屑的存在；基于圖像的2DMax+算法幾乎100%能夠讀取活塞的二維碼，為產品追溯提供始終如一的高讀取率；而OCRMax提供高速的光學字符識別和驗證，保證了高準確率的讀取活塞的分組信息，大大減少了活塞的混裝。

基于COM/ActiveX技術使VisionPro應用系統易于集成第三方實用程序（例如圖形函數），使用Visual C#的編程環境可將VisionPro的視覺工具快速而靈活的應用到系統中?；赑CI總線的高速圖像采集，可以使活塞在旋轉過程中不會漏掉每個可能存在鋁屑的圖像，高速的定位工具，在幾個毫秒內即可準確定位，即使是貼邊的小鋁屑也不能逃過檢測，從而不必再擔心會有環槽鋁屑的漏檢情況發生。

對于不同型號的活塞，可以創建對應的檢測作業，當更換型號時只需要選擇相應的作業即可方便切換。對于創建新的作業，VisionPro的QuickBuild設置環境簡單易用，工具參數調節一目了然，就算不經常接觸電腦的現場人員在經過短時間的培訓后也可以輕松掌握。

同時VisionPro對于二維碼和字符的讀取率讓人非常滿意，即使在更換型號后，成像對比度較低時也能很好的讀出，從而也驗證了Cognex軟件技術對于DPM碼的讀取能力在全球領域內是一流的。

整個系統工作流程如下:

(1)活塞在生產線上走到第一檢測工位后，PLC控制系統使活塞旋轉一周，當開始旋轉時，給漏工序檢測相機一個觸發脈沖信號，進行第一次工序檢測；同時給環槽鋁屑檢測相機觸發持續信號，進行連續鋁屑有無的檢測，并將結果傳送給C#應用主程序。

(2)在旋轉180度時，再次給工序檢測相機一個觸發脈沖信號，進行第二次工序檢測。當旋轉完畢時，斷開鋁屑檢測觸發信號，主程序進行兩項內容的結果處理。如果不合格會將信號反饋給PLC控制系統，進行剔除。檢測合格后的活塞會繼續進行生產線上的其它內容檢測和處理，*后到達頂面信息讀取工位。應用程序讀取活塞的二維碼信息和分組信息，將二維碼信息和ERP的信息進行重復比對，并將相關信息入庫保存，如果不符合重復的次數則給出報警；讀取完畢后的活塞進入分組料道后，主程序會根據實際走入的料道號與本身讀取的分組設置信息比對，確認是否走錯料道，并給出報警提示。

如圖：

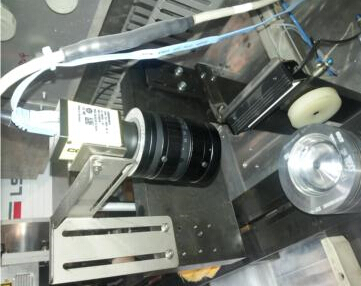

康耐視工業相機進行漏工序和環槽鋁屑的檢查。

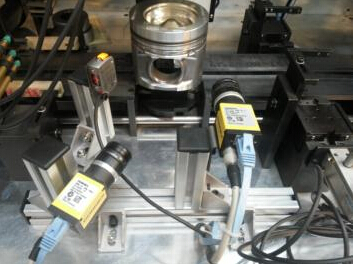

康耐視工業相機進行分組信息和二維碼讀取，以確保包裝正確和產品的可追溯性。

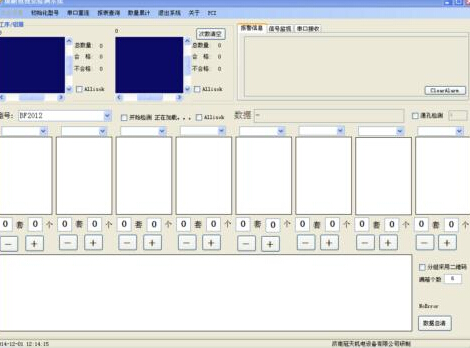

程序主界面
