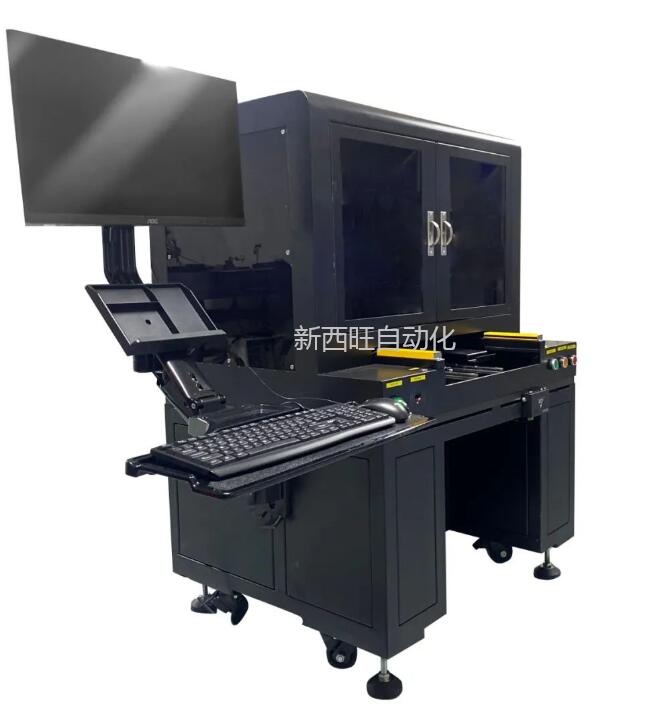

攝像頭外觀檢測設備

背景介紹
ACF上料機需要具備定位+AOI功能+存圖上傳，在不影響UPH的情況下，實現定位、存圖上傳及AOI。AOI要實現檢測Lens表面的白點、臟污、劃痕、壓傷，要求漏檢率為0%，誤判率<2%；

設備特點

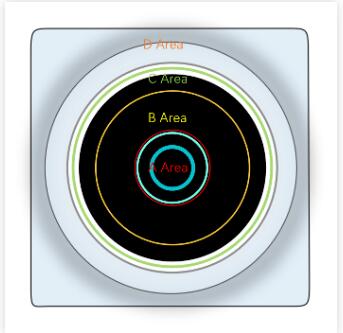

Lens有四個檢測區域，如上圖標注所示，每個區域的檢測類型和檢測標準都有差異，并且每個區域的產品表面特征也有差異，為了兼容不同區域的檢測準確性，軟件和硬件選型的難度比較大。

設備性能
A區：Lens中心鏡片區域，為產品的功能區，可檢測白點、劃痕、臟污，最小缺陷檢出面積為0.003mm2；
B區：可檢測白點、劃痕、臟污缺陷，最小缺陷檢出面積為0.003㎜2 ；
C區：可檢測臟污、Barrel-Sim臟污、損壞，最小缺陷檢出面積為0.008㎜2 ；
D區：可檢測損壞，大面積破損可以檢測出來。
工作效果
圖像采集快速：<200ms；
漏檢率：0%；
誤判率：1.5%；
應用領域
面板行業：攝像頭相關工藝等。
