高精度對位貼合系統

1.1背景介紹
在面板貼合行業，各種設備上的對位貼合非常常見，比如貼膜機、綁定機、全貼機等都需要對位貼合系統。而隨著生產工藝的提高，產品更新?lián)Q代加快，產品的生產參數要求更加嚴格，普通的視覺對位系統已經不能滿足要求，高精度的對位貼合系統應運而生。能夠精準的引導FPC Bonding Sensor、Sensor和CG貼合、保護膜/散熱膜和CG貼合等，能夠?qū)崿F(xiàn)一次對位精度±5um，為企業提高產品品質和競爭力。
1.2系統性能
高精度對位系統在標定的過程中消除了鏡頭的畸變，采用手眼自動標定和聯合標定的方式將該系統的多個相機和機臺的對位設備標定在一個坐標系中，能夠穩定、高效地為復雜的對位貼合設備提供精準的對位引導。在應用過程中，依據手眼標定中的平移標定結果和旋轉標定結果能夠評估對位平臺的運動誤差。一套標定數據良好的高精度對位系統，能夠在復雜的環境下，高效準確的為設備提供引導對位，并能補償設備的固定誤差。
整個系統*難的地方除了±5u的對位精度，還需要添加各種防呆管控，包括產品的尺寸管控、上料的精度管控、能否對位的管控（保證產品不會壓到治具）。這些管控值一旦設定，修改十分便捷。整個系統的異常處理非常人性化和簡易，在交付后對現場操作人員進行培訓后，能夠立馬上手，解決各種報警和異常。

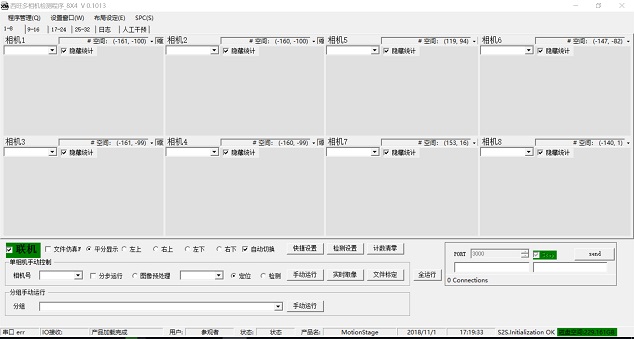

軟件界面

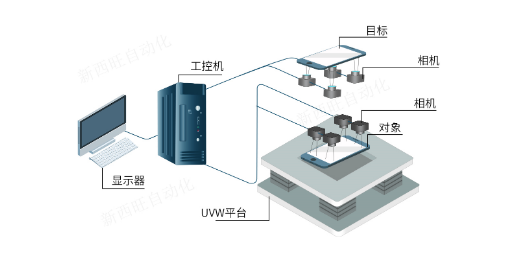

視覺方案示意圖





? 一次對位精度：±5um；
? 一次對準率：99.99%
? 系統中的相機個數：8個CCD；
? 應用設備：各種對位貼合設備；
1.3工作效果
此系統在復雜的對位貼合設備中能夠長期、穩定、精準地工作，并能夠保證對位精度，能夠達到一次對位成功，大大縮短了對位時間，達到客戶要求，提高了產品的貼合的精準度和生產的穩定性。
1.4應用領域
面板行業
